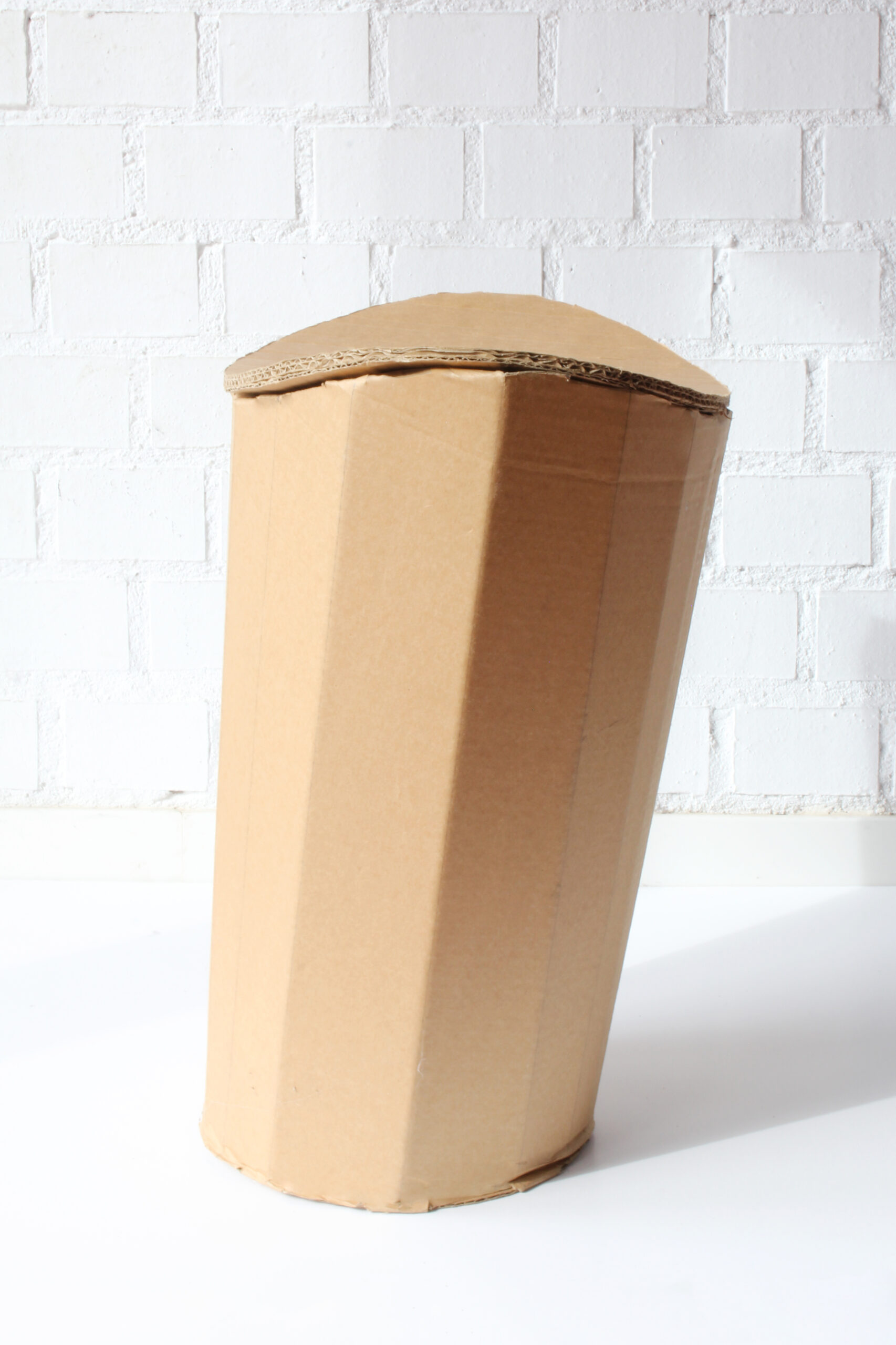

Taburete de Cartón Brisvi

Memoria descriptiva

El taburete de cartón Brisvi fue patentado en el año 2015 bajo el título: Taburete formado por superficies complejas desarrollables.

Recuperamos algunas explicaciones de la patente que explican su sentido y la innovación que supone:

Antecedentes

El cartón es utilizado en infinidad de aplicaciones. Incluidos taburetes, sillas, sillones, etc.

Algunos taburetes o sillas de cartón parten de una única hoja de cartón, la cual, mediante los correspondientes pliegues adquiere su forma definitiva. Los distintos modelos y patentes varían en la forma en la que se pliegan y, por tanto, en su forma final, pero comparten una serie de ventajas, como la facilidad de transporte y almacenaje antes del plegado, la facilidad de fabricación al partir de una única hoja, la rapidez y la facilidad de montaje, la ligereza del objeto (tanto plegado como desplegado), etc.

En algunos casos, el taburete o silla de cartón pretende, además de plegarse para conformar el asiento, replegarse para poder almacenarse con mayor facilidad, es decir, que el mueble tiene la voluntad de ser escamoteable de forma rápida durante su uso. En estos casos el elemento que se reivindica o comercializa no parte de una única lámina, sino que se dispone como un acordeón, el cuál al desplegarse adquiere su forma definitiva. En estos casos se precisa, por lo general de colas, pegamentos, grapas o incluso tramos textiles de unión, es decir, elementos de unión no desmontables. La mayor parte estas soluciones incorporan las uniones no desmontables como parte de la solución, es decir, la silla o taburete se comercializa o pretende poner en el mercado con la unión ya realizada en fábrica.

Todas las soluciones que parten de una única hoja incluyen marcas sobre el cartón en las zonas de plegado, lo que facilita el doblado de la superficie y, por tanto, facilita el montaje.

Descripción de la invención.

El taburete que se preconiza está formado –limitado exteriormente- por superficies regladas desarrollables: el cuerpo del taburete por una superficie desarrollable denominada convoluta; el asiento del taburete por una superficie cilíndrica y, por tanto, desarrollable. La base del taburete es plana, de forma elíptica o circular. Los rigidizadores interiores del taburete son superficies planas. Gracias a estas particularidades, el taburete de la invención se fabrica a partir de una única lámina de cartón o material de características similares, la cual, convenientemente curvada y plegada desemboca en su forma definitiva.

El taburete de la invención comparte con otras soluciones similares –muebles formados a partir de una única lámina de cartón o material similar que convenientemente plegados adquieren su forma definitiva- algunas ventajas:como la rapidez de montaje; la facilidad de montaje, sin necesidad de herramientas, ni piezas auxiliares, ni pegamentos o colas; la ligereza; la facilidad de almacenamiento y transporte cuando se encuentra desmontado; lo económico de la solución (se emplea poco material y el mismo es muy económico); la facilidad de fabricación; etc.

Ahora bien, el taburete de la invención presenta una serie de particularidades y diferencias, que derivan en ventajas respecto a otras patentes o soluciones existentes en el mercado de taburetes o sillas de cartón obtenidos a partir de una única lámina de cartón o material similar. Son las siguientes:

• La mayor parte de las soluciones del mercado resuelven las sillas empleando planos. Es decir, la silla final se obtiene doblando o plegando la lámina de cartón y formando un poliedro. Todas lascaras o superficies de esas sillas o taburetes son planos. Es bien sabido que la mejor manera de que una superficie continua resista estructuralmente (en este caso una hoja de cartón) es mediante el curvado de la misma. La solución propuesta es, por tanto, estructuralmente más adecuada que las formadas exclusivamente por planos. Además, de esta forma se reduce el número de pliegues (líneas de doblado) y el número de aristas.
• En el caso de otras soluciones –patentes o comercializadas- que emplean superficies desarrollables, éstas son superficies básicas de revolución (cilindro o cono). En estos casos, todas las generatrices forman un mismo ángulo con el suelo, por lo que su resistencia es menor frente a esfuerzos no puramente axiales (verticales) o cargas excéntricas (no situadas en el centro del asiento). En el taburete de la invención, el cuerpo del mismo –el elemento estructuralmente más importante- está formado por una superficie desarrollable no básica (convoluta) cuyas generatrices forman distintos ángulos respecto al suelo, lo que mejora sustancialmente la resistencia estructural de dicha superficie frente a esfuerzos no puramente axiales o excéntricos.
• La solución propuesta reduce el número de superficies de forma significativa respecto al resto de soluciones citadas, tanto comercializadas como patentes. Las limita a tres: la base planacircular o elíptica, el cuerpo de superficie desarrollable (convoluta) y el asiento cilíndrico.
• El asiento del taburete objeto dela invención, al estar formado por una superficie curva, es más ergonómico y cómodo que el de lamayor parte de las soluciones patentadas o presentes en el mercado.
• Todas las soluciones presentes en el mercado o patentadas presentan sobre la superficie plana marcas o hendidos que facilitan el plegado del cartón o material similar. El taburete objeto de la invención presenta, además, otro tipo de hendidos, de menor profundidad, destinados a facilitar el curvado (no plegado) de las superficies desarrollables (asiento y cuerpo del taburete), hasta alcanzar la superficie definitiva del mismo.

Autores: Pablo Bris Marino y José Ignacio Vicario López

Prototipo: Pablo Bris Marino.

Fotografías: Pablo Bris Marino.

Año del proyecto: 2013.

Año de la patente: 2015
